SUMMA F-sorozat
Az egyik legsokoldalúbb síkágyas vágógép a piacon.
A Summa díjnyertes professzionális síkágyas vágógép rendszere kínálja a tökéletes megoldást innovatív feliratok, reklámeszközök, csomagolási minták, ipari alkalmazások és még számtalan termék gyártásához. A folyamatosan bővülő számú szerszámokkal és opcionális kiegészítőkkel olyan áttörés érhető el az utófeldolgozásban, amiről eddig csak álmodtunk.
Innovatív technológia
|
Multifunkcionális fej A Multifunkcionális fej három szerszámot tud egyidőben befogadni.* A központi egység tartalmazza pozícionáló lézert és az integrált kamerarendszert a nyomatokon elhelyezkedő regisztrációs jelek gyors és pontos beolvasásához. *A Rotary Module és a marófejek, a kialakításuk miatt 3 szerszámhelyet foglalnak |
| Erőteljes tangenciális egység Minden egyes tangenciális egység 10 kg-nak megfelelő nyomóerőt kínál a különböző szerszámok számára. Minden egyes szerszám rendelkezik egy egyedi azonosító vonalkóddal, amit a behelyezést követően a modul azonnal beolvas, felismer és betölti a hozzá tartozó beállításokat. |
|
|
|
Alapanyag továbbító rendszer A pneumatikus alapanyag továbbító rendszer leszorító talpai a szállítószalaghoz szorítják az alapanyagot az idő alatt, amíg a szalag előre mozdul a kívánt pozícióba, hogy folyamatosan tudja végezni a munkát, illetve megvalósuljon a multipanelezés, amellyel több részre bontjuk a munkaterületet. |
|
Vonalkód A vonalkód munkafolyamat automatikusan azonosítja az adott munkát és behívja hozzá a szükséges adatokat a számítógépről. A beolvasás történhet az integrált kamera rendszeren keresztül vagy kézi vonalkódolvasóval a kiválasztott munkafolyamat alapján. |
|
|
F-Performance Ez a funkció kifejezetten a munkasebesség növelését szolgálja, mellyel a munkabefejezés sebességét közel 40%-al tudjuk megnövelni. Különösen ipari környezetben fogja értékét bizonyítani az F-Performance mód, és komoly lendületet ad az utófeldolgozás munkafolyamatnak |
|
Biztonsági csomag A biztonsági csomag maximális védelmet nyújt. A lézer fény rendszer az asztal körül teljes egészében ellenőrzi a munkaterületet, ezáltal a gép biztonsággal tud teljes sebességgel dolgozni. |
|
|
ADC Az Automata Mélységállító Rendszer (Automated Depth Control-ADC) használatával jóval egyszerűbb a szerszámok, kések, marószárak cseréje. Az ADC rendszer automatikusan megméri a kés vagy marószár hegyét a cserét követően és az asztal 0-pontjához beállítja a szerszámot. Ez a beállítási folyamat minden esetben tökéletes vágási/marási minőséget biztosít. |
|
PackLib A PLM PackLib for Summa egy olyan adatbázis átméretezhető hullámkarton csomagolóanyagokról, ahol a legnépszerűbb sztenderd (FEFCO, ECMA) szerinti elkészült csomagolások azonnal elérhetők. Ezen kívül számos POS/POP kínáló állvány és hullámkarton bútor terve is hozzáférhető. |
|
|
Summa GoProduce Szoftver A felhasználóbarát GoProduce szoftver a Summa GoSuite platformjának a része és a Summa F-sorozat kezelőinek lett kifejlesztve, hogy munkájuk minél egyszerűbb legyen. A szoftver tartalmazza a fontos funkciók széles skáláját, tovább fejlesztett modern kezelő felülettel , amely lehetővé teszi a felhasználók számára, hogy a funkciókat a lehető leggyorsabban megtalálják és működtessék. |
Modellek
5 modell minden alapanyag mérethez
|
Pro Flatbed Systems 160 cm |
|
|

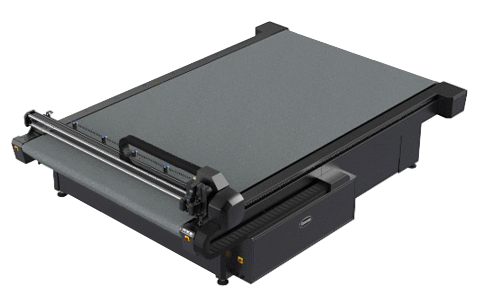

Pro Flatbed Systems 129 cm |
|
|
184 cm |
|
|
327 cm |
|
|
327 cm |
|
Vákuumasztal
Alapanyag kezelés soha nem volt ilyen egyszerű
Alapanyag továbbító rendszer
A pneumatikus alapanyag továbbító rendszer leszorító talpai a szállítószalaghoz szorítják az alapanyagot az idő alatt, amíg a szalag előre mozdul a kívánt pozícióba, hogy folyamatosan tudja végezni a munkát, illetve megvalósuljon a multipanelezés, amellyel több részre bontjuk a munkaterületet.
A hangtompítóval felszerelt vákuumszivattyú(k) által előállított szívóerőt a készülék automatikusan a munkaterülethez, az alapanyaggal fedett terültre irányítja, hogy az alapanyag nem mozdulhasson el a megmunkálási folyamat közben.
Szállítószalag rendszer és tekercs adagoló
Ez a szállítószalag-rendszer és a tekercsadagoló lehetővé teszik a tekercses anyagok nagy hosszúságú vágását és biegelsét nagy gyártási esetén is. Az F3220 és F3232 tekercstartó rendszere két részből áll, tehát két kisebb tekercs behelyezhető egymás mellé a gép munkaterhelésének maximalizálása érdekében.
|
Modellek |
F1612 |
F1330 |
F1832 |
F3220 |
F3232 |
|
Munkaterület |
160 cm (63 in.) wide x 120 cm (47 in.) long; up to 50 m (164 ft.) long in multi panel |
129 cm (51 in.) wide x 305 cm (120 in.) long; up to 50 m (164 ft.) long in multi panel |
184 cm (72 in.) wide x 320 cm (126 in.) long; up to 50 m (164 ft.) long in multi panel |
327 cm (128.7 in.) wide x 210 cm (82.6 in.) long; up to 50 m (164 ft.) long in multi panel |
327 cm (128.7 in.) wide x 320 cm (130.7 in.) long; up to 50 m (164 ft.) long in multi panel |
|
Alapanyag szélesség |
Up to 165 cm (65 in.) |
Up to 134 cm (53 in.) |
Up to 190 cm (75 in.) |
Up to 332 cm (131 in.) |
Up to 332 cm (131 in.) |
|
Multi Panel* |
5000 cm (1968 in.) *Media clamps and roll-feed and/or conveyor belt system are required |
||||
|
Ismétlési pontosság |
± 0.05 mm vágás esetén |
||||
|
Visszatérési pontosság |
0.05 % mozgás esetén vagy 0.05 mm, mindig a nagyobb |
||||
|
Sebesség |
üresjárati sebesség 1000 mm/sec, 60m/min |
||||
|
Gyorsulás |
1 G |
||||
|
Hídmagasság* |
5 cm (2 in.) *a vákuum asztal és a híd (Y-tengely) között mért távolság, amibe nem tartozik bele a vákuumszalag vagy a marófilc |
||||
|
Maximális nyomóeró |
Vertical: 200 Newton, Horizontal: 200 Newton |
||||
|
Maximális tábla tömeg |
50 kg/m² (10.2 lb/ft²) |
||||
|
Csatlakozó felület |
USB |
||||
|
Elektromos követelmény |
3 fázis 400V+N |
||||
|
Méretek |
236 x 214 x 110 cm (92 x 76 x 43 in.) |
214 x 410 x 122 cm (84 x 161 x 48 in.) |
270 x 425 x 122 cm (106 x 167 x 48 in.) |
To be announced |
To be announced |
|
Tömeg |
500 kg (1100 lbs) |
1500 kg (3300 lbs) |
1680 kg (3700 lbs) |
To be announced |
|
|
Működési tartomány |
15˚-35˚C (59˚ to 95˚F) |
||||
|
Plotter modul A plotter modul használatával lehetőség van különböző alapanyagokon rajzokat készíteni vagy jelöléseket végezni (ezt előszeretettel használják szabászatokon) illetve plotterkés segítségével a legkülönfélébb alapanyagokat vágni, amennyiben a 600 g kés nyomás elegendőnek bizonyul. Feldolgozható alapanyagok:
|
|
Tangenciális modul Tangenciális egység 10 kg-nak megfelelő nyomóerőt kínál a különböző szerszámok számára. Minden egyes szerszám rendelkezik egy egyedi azonosító vonalkóddal, amit a behelyezést követően a modul azonnal beolvas, felismer és betölti a hozzá tartozó beállításokat. Használható szerszámok: • Tangenciális plotterkés |
|
Elektromos rezgőkés (EOT) Ideális vágóeszköz lágy vagy közepes tömörségű alapanyagokhoz, mint amilyenek. a különböző habok, habkartonok, illetve a hullámkarton 18 mm vastagságig. Az elektromos rezgőkés meghajtásáról 1 kW teljesítményű motor gondoskodik, melynek segítségével 12 000 rezgés/perc érhető el 1 mm mozgási hosszon Feldolgozható alapanyagok
|
|
Pneumatikus rezgőkés (POT) A sűrített levegővel hajtott pneumatikus rezgőkés 8 mm-en mozgatja le-fel a kést. A robosztus kialakítású eszköz segítéségével sokféle, vastag alapanyag feldolgozható 25 mm vastagságig. Ideális vágóeszköz méhsejt szerkezete lemez, 5-7 rétegű hullámlemez, szivacsok, habok vágásához. Feldolgozható alapanyagok
|
|
Tangenciális vágókés A mechanikusan állítható késnyomású precíziós vágókés segítségével olyan, nagy vágási pontosságot igényló alapanyagok vághatók ki, amelyek vastagsága nem éri el az 1,2 mm-t. A kés nyomás egészen 2 500g/m2-ig növelhető. A kést két oldalról alapanyag leszorító görgők veszik közre, hogy a kés alapanyagból történő kiemelése esetén se sérüljön a vágott terület. Feldolgozható alapanyagok
|
|
Egyoldalú vágókés Az egyoldalú vágókés maximum 6 mm vastag alapanyagok egy lépésben történő átvágásához tervezték. A rugós leszorítású csúszópapucs lent tartja az alapanyagot a kés kiemelésekor, megakadályozva ezáltal a kés vagy az alapanyag serülést. Feldolgozható alapanyagok
|
|
Kétoldalú vágókés A kétoldalú vágókés maximum 5 mm vastag alapanyagokat tud kíméletesen megvágni. A rugós leszorítású csúszópapucs lent tartja az alapanyagot a kés kiemelésekor, megakadályozva ezáltal a kés vagy az alapanyag serülést. Feldolgozható alapanyagok
|
|
Erősített vágókés Az erősített vágókés kifejezetten vastag, erős, maximum 15 mm vastag alapanyagok vágáshoz ajánljuk Feldolgozható alapanyagok
|
|
Bieg kerék (5 típus) 5 fajta bieg kerék áll rendelkezésre a felhasználási területtől függően, különböző átmérővel és nyomási mélységgel. Feldolgozható alapanyagok
|
|
V-kés (5 típus) 5 fajta V-kés érhető el különböző vágási szögekkel a Summa F-sorozathoz, amelyekkel 5-7 rétegű hullámlemezt, méhsejt szerkezetű lemezt vagy habkartont lehet V-alakban vágni 27 mm vastagságig, az alapanyag tömörségétől függően. Feldolgozható alapanyagok
|
|
Marómotor modul A marómotor egység a kemény alapanyagok széles skáláját képes megmunkálni 3-10 mm átmérőjű marószárral. Kifejezetten reklámipari alapanyagok (habos PVC, plexi, alukompozit) feldolgozásához lett fejlesztve. Feldolgozható alapanyagok
|
|
Nagysebességű marómotor modul A nagysebességű marómotor egység nagy kimeneti teljesítménnyel rendelkezik a marási feladatok gyorsabb elvégzése érdekében, illetve a tökéletes minőségű eredmény eléréséhez. Feldolgozható alapanyagok
|
|
Pneumatikus rezgőkés hosszabb késsel (POT-L) A sűrített levegővel hajtott pneumatikus rezgőkés kifejezetten vastag vagy nehezen vágható alapanyagok vágásához lett kifejlesztve. A kést 8 mm hosszúságban mozgatja a meghajtó egység le-és fel. A robosztus kialakítású eszköz segítéségével sokféle, vastag alapanyag feldolgozható 20-42 mm vastagságig. Fő felhasználási terület a csomagolástechnika, szigetelőanyag gyártás vagy az autóipar. Feldolgozható alapanyagok
|
|
Forgókéses vágó modul (HT-RM) A nagy nyomatékkal rendelkező 10 oldalú forgókéssel felszerelt vágóegység a legkülönbözőbb textilek vágására alkalmas. A megnövelt forgatónyomatéknak köszönhetően a HT-RM masszívabb és vastagabb alapanyagokat is át tud vágni, mint például a PVC banner alapanyag. Feldolgozható alapanyagok
|
